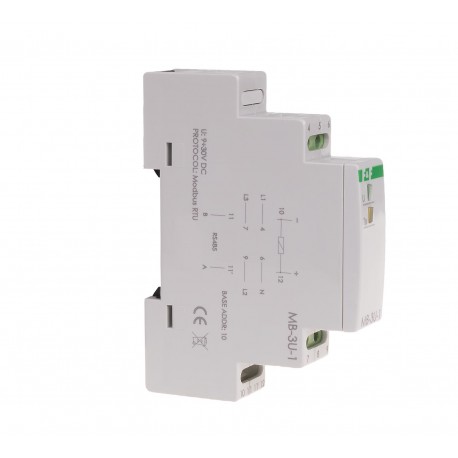

Voltaj transdüseri – MB-3U-1
MODBUS RTU çıkışlı 3Faz voltaj ölçüm transdüseri.
MB-3U-1 dönüştürücü, voltajı ölçmek ve verileri MODBUS RTU protokolünü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, giriş alternatif voltajının (üç fazlı alternatif akım voltajı veya doğru akımın voltaj devreleri) değerlerini sürekli olarak ölçer. Kaydedilen voltajın okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
*Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün Açıklaması
MODBUS RTU çıkışlı 3Faz voltaj ölçüm transdüseri.
MB-3U-1 dönüştürücü, voltajı ölçmek ve verileri MODBUS RTU protokolünü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, giriş alternatif voltajının (üç fazlı alternatif akım voltajı veya doğru akımın voltaj devreleri) değerlerini sürekli olarak ölçer. Kaydedilen voltajın okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
*Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Dönüştürücü, bozuk akışta bile yüksek doğruluk sağlayan True RMS voltajının efektiv değerini ölçer.
Alternatif gerilim ölçümü için nötr iletken N’ye göre yapılır. Doğrudan gerilimler için ölçüm, ortak bir güç kaynağı noktasına veya GND’ye göre yapılır. Doğrudan ve alternatif voltajların eşzamanlı ölçümünü yapmayın.
DİKKAT!
Ölçüm kanalları birbirinden galvanik olarak izole edilmemiştir. Ölçüm kanalları, dönüştürücü güç kaynağı girişinden ve RS-485 iletişim bağlantı noktasından galvanik olarak yalıtılmıştır. RS-485 portu güç kaynağından ayrılmamıştır.
İletişim ayarlarını sıfırla
Kapak altında kod anahtarı mevcuttur.
Aşağıdaki talimatlarda sıfırlama ayrıntıları mevcuttur.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Ölçüm aralığı TrueRMS - AC voltaj | 0÷285 V |
| Ölçüm aralığı TrueRMS - DC voltage | 0÷400 V |
| Power Tüketimi (max) | 50 mA |
| WE-WY breakthrough voltajı | 3 kV |
| Hata | ±0,5% |
| Kayıt okuma hassasiyeti | 1 V |
| Maksimum ölçüm hatası | 0,50% |
| calisma-sicakligi | -10÷40°C |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP20 |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
