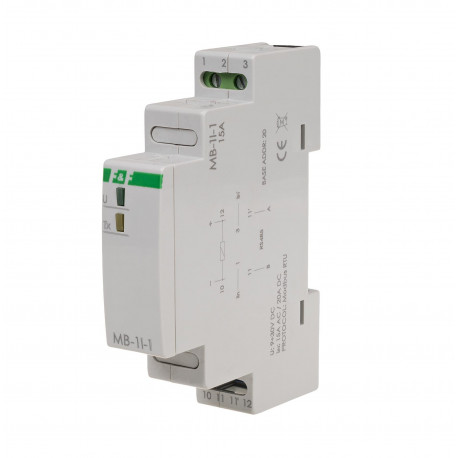

Akım transdüseri – MB-1I-1 15A
MODBUS RTU çıkışlı. Tek fazlı 15 A AC/20 A DC.
MB-1I-1 akım dönüştürücü, alternatif akım ve doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, 5 A sekonder akım ile akım trafosu ile çalışacak şekilde tasarlanmıştır.
Modül, ölçüm girişinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması, tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün Açıklaması
MODBUS RTU çıkışlı. Tek fazlı 15 A AC/20 A DC.
MB-1I-1 akım dönüştürücü, alternatif akım ve doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, 5 A sekonder akım ile akım trafosu ile çalışacak şekilde tasarlanmıştır.
Modül, ölçüm girişinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması, tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
İletişim ayarlarını sıfırla
Kapak altında kod anahtarı mevcuttur.
Aşağıdaki talimatlarda sıfırlama ayrıntıları mevcuttur.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Ölçüm aralığı TrueRMS - AC akım/voltaj | 0÷15 A/285 V AC |
| Ölçüm aralığı TrueRMS - DC akım/voltage | 0÷20 A/400 V DC |
| Power Tüketimi (max) | 50 mA |
| WE-WY breakthrough voltajı | 2,1 kV |
| Hata | ±0,5% |
| Kayıt okuma hassasiyeti | 0,1 A |
| Maksimum ölçüm hatası | 0,50% |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP20 |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
