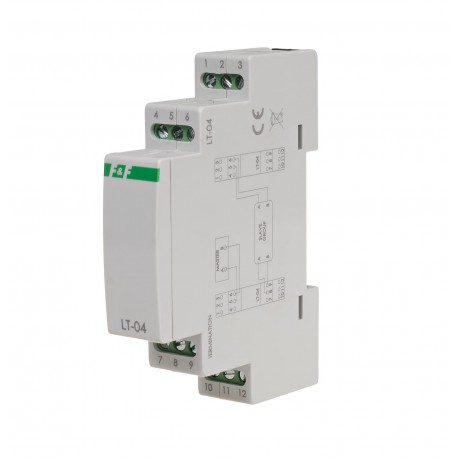

LT-04 Ağ sonlandırma modülü
LT modülü, RS-485 ağının sinyal hattının sonlandırılması, polarizasyonu ve amplifikasyonu için kullanılır.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Sonlandırma, aktarılan verilerin kalitesini büyük ölçüde artıran ve sinyal hattında ortaya çıkan hataları ortadan kaldıran, hat boyunca tutarlı bir dalga direnci sağlamak için sinyal hattının (UTP kablosu) uygun dirençlerle sonlandırılması anlamına gelir. RS-485 ağındaki Slave tipi cihazlardan en az birinin GND sinyal noktası olmaması durumunda hat polarizasyonu yapılır. Polarizasyon yalnızca MASTER tipi cihaz için gerçekleştirilir. Sinyal amplifikasyonu, hattın modüllerden biri üzerinden düşük voltajlı aktif güç beslemesi ile yapılır.
| marka | F&F, METERNET |
|---|---|
| input-voltaj | 9-30 VDC |
| Bağlantı | geçmeli klemensler 2,5 mm² |
| calisma-sicakligi | -10÷40°C |
| Boyut | 1 modül (18 mm) |
| Montaj | 35mm Ray Üzerine |
| Sıkma torku | 0,4 Nm |
| koruma-sinifi | IP20 |
| Sistem akımı | 10 mA |
İlgili ürünler
RM-07 Amplifikatör/ağ ayırıcı
Amplifikatör / ağ ayırıcı RS-485.
RM-07 modülü, Modbus RTU iletiminin sinyal yükselticisi ve RS-485 ağının galvanik ayırıcısı olarak hizmet eder.
Bus aralığının genişletilmesini ve daha fazla cihazın bağlanmasını sağlayan sinyali yükseltir. Ayrıca hatların dallanması ve elektromanyetik parazitle korunması için de kullanılabilir.
Akım transdüseri – MB-1I-1 15A
MODBUS RTU çıkışlı. Tek fazlı 15 A AC/20 A DC.
MB-1I-1 akım dönüştürücü, alternatif akım ve doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, 5 A sekonder akım ile akım trafosu ile çalışacak şekilde tasarlanmıştır.
Modül, ölçüm girişinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması, tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Analog output modülü – MR-AO-1
MODBUS RTU çıkışlı genişletme modülü.
MR-AO-1 modülü, MODBUS RTU protokolü ile RS-485 üzerinden veri alışverişi yapılan PLC'lerin veya diğer cihazların analog voltaj çıkışlarını genişleten harici bir cihaz görevi görür.
Modülün 4 adet 0-10V analog voltaj çıkışı vardır. Çıkış voltajlarının değerleri MODBUS RTU protokolü kullanılarak RS-485 üzerinden ayarlanabilir veya okunabilir. Modül, yerel alanda çıkış voltajı kalıcı belleği kaydetme işlevine sahiptir. Modül çıkış değerini her açtığınızda, kayıtlı duruma geri yüklenir.
İletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Gücün açılması, yeşil LED U'nun yanması ile gösterilir. Modül ve ikinci cihaz arasında doğru veri alışverişi yasaları bir ile gösterilir.
sarı LED aydınlatma Tx.

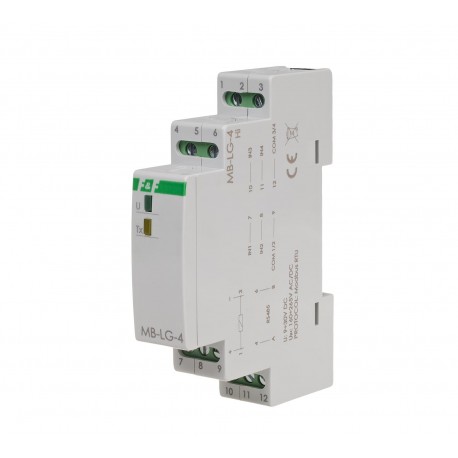

Çalışma süresi sayacı -Working time meter MB-LG-4 Hi
