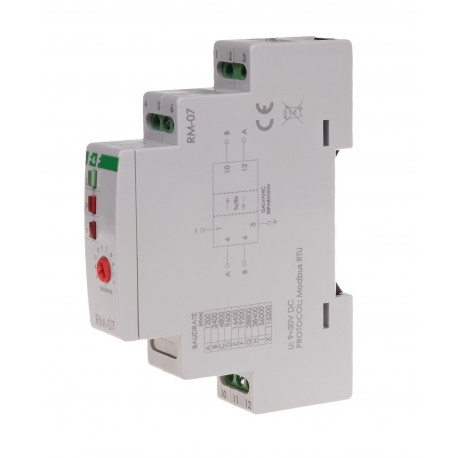

RM-07 Amplifikatör/ağ ayırıcı
Amplifikatör / ağ ayırıcı RS-485.
RM-07 modülü, Modbus RTU iletiminin sinyal yükselticisi ve RS-485 ağının galvanik ayırıcısı olarak hizmet eder.
Bus aralığının genişletilmesini ve daha fazla cihazın bağlanmasını sağlayan sinyali yükseltir. Ayrıca hatların dallanması ve elektromanyetik parazitle korunması için de kullanılabilir.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
RM-07 modülü, Modbus RTU iletiminin sinyal yükselticisi ve RS-485 ağının galvanik ayırıcısı olarak hizmet eder.
Bus aralığının genişletilmesini ve daha fazla cihazın bağlanmasını sağlayan sinyali yükseltir. Ayrıca hatların dallanması ve elektromanyetik parazitle korunması için de kullanılabilir.
Desteklenen hızlar [kbps]:
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 56000, 115200.
Modül sinyali her iki yönde de yükseltir. Galvanik ayırma, güç kaynağı 1-3 ile bağlantı noktası 10-12 ve bağlantı noktası 4-6 arasındadır.
Güçlendirme
Uzun iletişim ağları ile sinyal amplifikasyonu için.
Uzantı
Veri yolunu 32 alıcıdan oluşan başka bir grupla genişletmek için. 9600 iletim hızı için 4 adede kadar grup genişletilebilir.
İzolasyon
Alıcı grubunu uzun iletişim ağları tarafında oluşan parazitlerden korumak için.
Ramification
Uzun sinyal hatlarının dallanmasından kaynaklanan parazitin etkisini azaltmak için.
| marka | F&F, METERNET |
|---|---|
| input-voltaj | 9-30 VDC |
| Bağlantı | geçmeli klemensler 2,5 mm² |
| calisma-sicakligi | -10÷40°C |
| Boyut | 1 modül (18 mm) |
| Montaj | 35mm Ray Üzerine |
| Sıkma torku | 0,4 Nm |
| koruma-sinifi | IP20 |
| Hız | 1200÷115200 bps |
| Sistem akımı | 25 mA |
| Galvanik ayırma | 1 kV |
