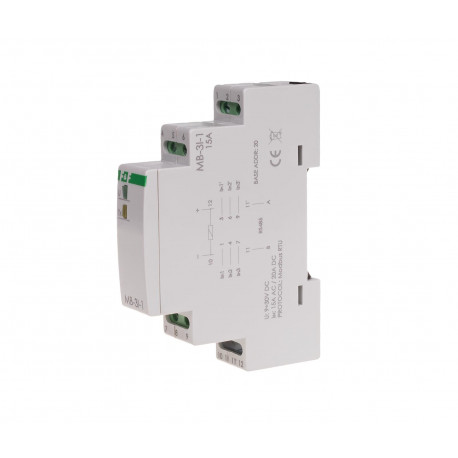

Akım transdüseri – MB-3I-1-15A
MODBUS RTU çıkışlı 3Faz akım dönüştürücü. Üç fazlı 15 A AC/20 A DC.
MB-3I-1 akım dönüştürücü, alternatif akımın veya doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, ölçüm girişlerinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Dönüştürücü, düşük akışta bile yüksek doğruluk sağlayan TrueRMS akımının etkin değerini ölçer.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün Açıklaması
MODBUS RTU çıkışlı 3Faz akım dönüştürücü. Üç fazlı 15 A AC/20 A DC.
MB-3I-1 akım dönüştürücü, alternatif akımın veya doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, ölçüm girişlerinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Dönüştürücü, düşük akışta bile yüksek doğruluk sağlayan TrueRMS akımının etkin değerini ölçer.
İletişim ayarlarını sıfırla
Kapak altında kod anahtarı mevcuttur.
Aşağıdaki talimatlarda sıfırlama ayrıntıları mevcuttur.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Ölçüm aralığı TrueRMS - AC akım/voltaj | 0÷15 A/285 V AC |
| Ölçüm aralığı TrueRMS - DC akım/voltage | 0÷20 A/400 V DC |
| Power Tüketimi (max) | 50 mA |
| WE-WY breakthrough voltajı | 2,1 kV |
| Hata | ±0,5% |
| Kayıt okuma hassasiyeti | 0,1 A |
| Maksimum ölçüm hatası | 0,50% |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP20 |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
