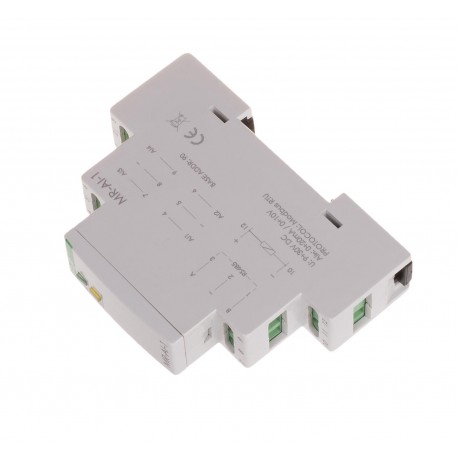

ANALOG GİRİŞ MODÜLÜ
MR-AI-1 Modbus RTU Çıkışlı Analog giriş modülü, MODBUS RTU protokolü ile PLC’leri veya veri alışverişinin RS-485 üzerinden yapıldığı diğer cihazları genişleten harici bir analog giriş cihazı olarak tasarlanmış modüldür. Bir adet analog giriş modülü 4 adet bağımsız analog girişe sahiptir bu sayede 4 farklı cihaz bağlanabilir ve veriler modbus rtu ile okunabilir.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Analog Giriş Modülü
MR-AI-1 Modbus RTU Çıkışlı Analog giriş modülü, MODBUS RTU protokolü ile PLC’leri veya veri alışverişinin RS-485 üzerinden yapıldığı diğer cihazları genişleten harici bir analog giriş cihazı olarak tasarlanmış modüldür.
Modül 4 evrensel analog girişe sahiptir. 0-10V (gerilim U) veya 4-20mA (akım I) uyumlu giriş tipi mevcut olup, bu özellik dahili jumperlar kullanılarak belirlenir. Modül, giriş türlerinin donanım konfigürasyonlarından (jumper’ların konumu) bağımsız olarak tüm girişlerdeki giriş akımı ve voltajının değerini ölçer. Ancak, bu girişin yapılandırıldığı giriş değerleri düzgün bir şekilde ölçülecektir.
Giriş akımlarının veya gerilimlerinin değerlerinin okunması ve iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Anahtarlama gerilimi yeşil bir LED U ile gösterilir. Modül ve ikinci cihaz birimi arasındaki doğru veri alışverişi, sarı bir LED Tx ile gösterilir.
İletişim ayarlarını sıfırlama
Kapak altında kod anahtarı mevcuttur.
Aşağıdaki talimatlarda sıfırlama ayrıntıları mevcuttur.
MR-AI-1 Modbus RTU Çıkışlı Analog Giriş Modülü, endüstriyel otomasyon uygulamalarında kullanılmak üzere tasarlanmış bir harici analog giriş cihazıdır. Bu modül, bir adet analog giriş modülüne sahiptir ve 4 bağımsız analog girişe sahip olduğu için 4 farklı cihazı bağlama olanağı sunar. Bu sayede, çeşitli endüstriyel cihazlardan gelen analog verileri toplamak ve kontrol etmek daha kolay hale gelir.
MR-AI-1 Modbus RTU Çıkışlı Analog Giriş Modülü, MODBUS RTU protokolü ile uyumludur, veri alışverişinin RS-485 üzerinden yapıldığı diğer cihazlarla iletişim kurabilir. Bu sayede, endüstriyel otomasyon uygulamalarında çoklu cihazların birbirleriyle iletişim kurabilmesi sağlanır ve veriler daha güvenilir bir şekilde toplanabilir.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Giriş input sayıcı | 4 |
| haberlesme-protokolu | MODBUS RTU |
| Ölçüm hassasiyeti | 0,50% |
| Input türü / range - Akım | 0-20 mA / 4-20mA |
| Input türü / range - Gerilim | 0÷10 V |
| Power Tüketimi (max) | 1 W |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP20 |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
| calisma-sicakligi | -20-55°C |
