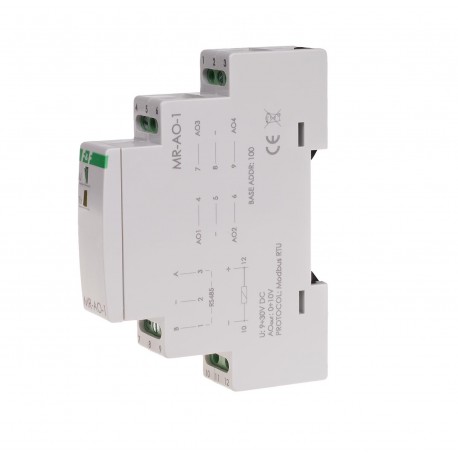

Analog output modülü – MR-AO-1
MODBUS RTU çıkışlı genişletme modülü.
MR-AO-1 modülü, MODBUS RTU protokolü ile RS-485 üzerinden veri alışverişi yapılan PLC’lerin veya diğer cihazların analog voltaj çıkışlarını genişleten harici bir cihaz görevi görür.
Modülün 4 adet 0-10V analog voltaj çıkışı vardır. Çıkış voltajlarının değerleri MODBUS RTU protokolü kullanılarak RS-485 üzerinden ayarlanabilir veya okunabilir. Modül, yerel alanda çıkış voltajı kalıcı belleği kaydetme işlevine sahiptir. Modül çıkış değerini her açtığınızda, kayıtlı duruma geri yüklenir.
İletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Gücün açılması, yeşil LED U’nun yanması ile gösterilir. Modül ve ikinci cihaz arasında doğru veri alışverişi yasaları bir ile gösterilir.
sarı LED aydınlatma Tx.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün Açıklaması
MODBUS RTU çıkışlı genişletme modülü.
MR-AO-1 modülü, MODBUS RTU protokolü ile RS-485 üzerinden veri alışverişi yapılan PLC’lerin veya diğer cihazların analog voltaj çıkışlarını genişleten harici bir cihaz görevi görür.
Modülün 4 adet 0-10V analog voltaj çıkışı vardır. Çıkış voltajlarının değerleri MODBUS RTU protokolü kullanılarak RS-485 üzerinden ayarlanabilir veya okunabilir. Modül, yerel alanda çıkış voltajı kalıcı belleği kaydetme işlevine sahiptir. Modül çıkış değerini her açtığınızda, kayıtlı duruma geri yüklenir.
İletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Gücün açılması, yeşil LED U’nun yanması ile gösterilir. Modül ve ikinci cihaz arasında doğru veri alışverişi yasaları bir ile gösterilir.
sarı LED aydınlatma Tx.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Maksimum output akımı | 40 mA |
| Çıkış sinyal doğruluğu | 0,1 V |
| Çıkış sayısı | 4 |
| haberlesme-protokolu | MODBUS RTU |
| Çıkış sinyal hatası | ±0,02 V |
| Power Tüketimi (max) | 1 W |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP20 |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
| calisma-sicakligi | -20-55°C |
