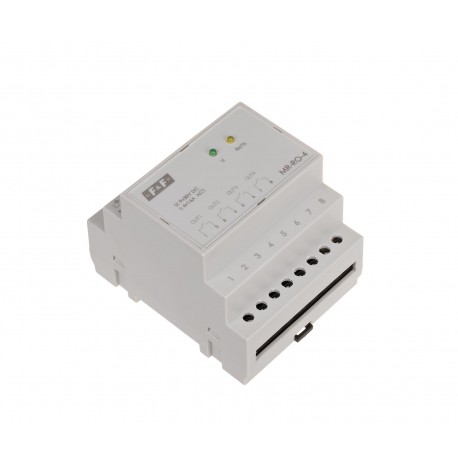

Röle çıkış modülü – MR-RO-4

Ürün Açıklaması
MODBUS RTU çıkışına sahip MR-RO-4 modülü, PLC programlanabilir kontrolörlerin veya MODBUS RTU protokolü ile RS-485 portu üzerinden veri alışverişi yapılan diğer cihazların röle çıkışlarını genişleten harici bir cihaz olarak kullanılır.

Ürün özellikleri
* 1 NO/NC ayrık kontak
* AÇMA / KAPAMA kontrolü
* çıkış durumu
* zamanlayıcı kontrol seçenekleri:
– gecikmeli aktivasyon
– önceden ayarlanmış bir süre için gecikmeli aktivasyon
– döngüsel çalışma AÇIK / KAPALI
– döngüsel çalışma KAPALI / AÇIK
* elektrik kesintisinden sonra bellek durumu durumu
* zaman fonksiyonu için otomatik başlatma
* son çıkış anahtarlama zamanı
* sayı çıkış değiştirme
* zaman fonksiyonları için yürütülen döngü sayısı

MR-RO-4 modülü, kontrol edilebilir bir röle çıkışı (ayrı kontak) ile donatılmıştır. Çıkış, önceden ayarlanmış çalışma moduna ve kendisine atanan parametrelere göre çalışır. Çıkış durumu, çalışma parametrelerinin ayarlanması ve okunması ile tüm iletişim ve veri alışverişi parametrelerinin ayarlanması MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Modül ve diğer cihaz arasındaki doğru veri alışverişi, LED sarı Tx ışığı ile gösterilir.

ÇALIŞMA MODLARI

0. AÇIK/KAPALI
Modbus aracılığıyla gönderilen komutlar kullanılarak çıkışın doğrudan açılıp kapatıldığı varsayılan modül işletim modu.

1. Gecikmeli aktivasyon

ON komutunun alınması üzerine, kontrolör T1 parametresinde ayarlanan zamanı ölçer ve röleyi etkinleştirir. OFF komutu alındıktan sonra röle kapanacaktır. T1 süresi geri sayımı sırasında KAPALI komutunun gönderilmesi döngüyü iptal edecektir. T1 zamanında veya röle zaten açıkken alınan başka bir AÇIK komutu göz ardı edilecektir.

2. Önceden ayarlanmış bir süre için aktivasyon

ON komutunu aldıktan sonra röle etkinleşir ve önceden ayarlanmış süre dolduğunda devre dışı kalır. Bir sonraki çevrim, bir sonraki AÇIK komutu gönderilerek başlatılabilir. OFF komutunun gönderilmesi röleyi kapatır. T1 süresi boyunca alınan AÇIK komutu yok sayılır.

3. Önceden ayarlanmış bir süre için gecikmeli aktivasyon

Modül, AÇIK komutunu aldıktan sonra T1 zamanını ölçmeye başlar ve ardından röleyi T2 süresi kadar kapatır, ardından röle kapanır. Bir önceki döngü tamamlandıktan sonra bir sonraki döngü, başka bir AÇIK komutu gönderilerek etkinleştirilebilir. KAPALI komutunun KAPALI gönderilmesi, çevrimin yürütülmesini keser ve röleyi kapatır. Döngü yürütme sırasında alınan AÇIK komutu yok sayılır.

4. KAPALI/AÇIK döngüsü

T1 süresi için ÇIKIŞ KAPALI (röle kapalı) ve T2 süresi için ÇIKIŞ AÇIK (röle açık) döngüsel işlemler. Çevrim, ON komutu gönderilerek başlatılır. Yürütülen döngü sayısı, 0x235 kayıt defteri değerine bağlıdır. Bu kayıt 0’a ayarlanırsa, program OFF komutu gönderilene kadar döngüsel olarak yürütülür. Bu kayıt değeri sıfırdan farklıysa (maks. 65 535), kontrolör önceden belirlenmiş sayıda döngü gerçekleştirir ve ardından kapanır. Döngü sırasında OFF komutunun gönderilmesi, yürütülmesini keser ve röleyi kapatır. Döngü yürütme sırasında alınan AÇIK komutu yok sayılır. Programlanan döngü sayısından sonra bir sonraki AÇIK komutu programı baştan başlatır.

5. AÇMA/KAPAMA döngüsü

T1 süresi için ÇIKIŞ AÇIK (röle açık) ve T2 süresi için ÇIKIŞ KAPALI (röle kapalı) döngüsel işlemler. Çevrim, ON komutu gönderilerek başlatılır. Yürütülen döngü sayısı, 0x235 kayıt defteri değerine bağlıdır. Bu kayıt 0’a ayarlanırsa, program OFF komutu gönderilene kadar döngüsel olarak yürütülür. Bu kayıt değeri sıfırdan farklıysa (maks. 65 535), kontrolör önceden belirlenmiş sayıda döngü gerçekleştirir ve ardından kapanır. Döngü sırasında OFF komutunun gönderilmesi, yürütülmesini keser ve röleyi kapatır. Döngü yürütme sırasında alınan AÇIK komutu yok sayılır. Programlanan döngü sayısından sonra bir sonraki AÇIK komutu programı baştan başlatır.

DURUM HAFIZASI VE OTOMATİK BAŞLATMA

Durumun aktif hafızası, güç tekrar açıldığında, programın elektrik kesintisinden önceki durumunu geri yükler. Durum belleği, kontağı 0 modu için elektrik kesintisinden önceki konumuna ayarlar. 1-5 modları için durum belleğinin ayarlanması, elektrik kesintisi sırasında program devam ediyorsa, güç geri geldiğinde programın baştan başlatılacağı anlamına gelir.
Etkin otomatik başlatma işlevi (yalnızca durum belleği işlevi devre dışıysa), modülün güç kaynağı açıldıktan sonra seçilen çalışma modunun otomatik olarak yürütülmesidir.
