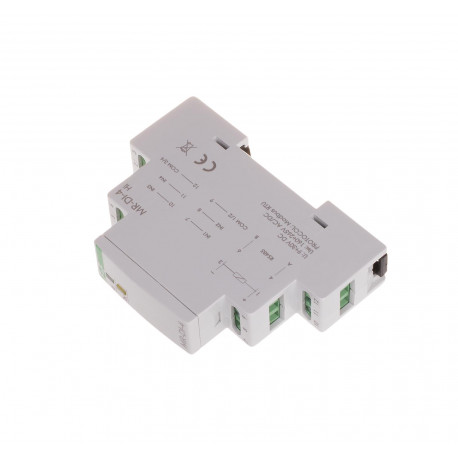

Dijital input modülü – Digital inputs expansion MR-DI-4 Hi
MODBUS RTU çıkışılı digital input modülü.
MR-DI-4 modülü, PLC programlanabilir kontrolörlerin veya MODBUS RTU protokolü ile RS-485 portu üzerinden veri alışverişi yapılan diğer cihazların dijital girişlerini genişleten harici bir cihaz olarak kullanılır.
Ürün özellikleri
* dört bağımsız input
* AC/DC sinyalleriyle çalışmak üzere tasarlanmış giriş
* durum 1 tetik seçimi: yüksek veya düşük voltajlı
* durum 1 tetik seçimi: devre girişinin kapanması veya açılması ile
* kabul edilebilir minimum giriş sinyali uzunluğunu ayarlamanıza izin veren zaman filtresi (girişteki bozulmaların ortadan kaldırılması)
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün Açıklaması
MODBUS RTU çıkışılı digital input modülü.
MR-DI-4 modülü, PLC programlanabilir kontrolörlerin veya MODBUS RTU protokolü ile RS-485 portu üzerinden veri alışverişi yapılan diğer cihazların dijital girişlerini genişleten harici bir cihaz olarak kullanılır.
Ürün özellikleri
* dört bağımsız giriş
* AC/DC sinyalleriyle çalışmak üzere tasarlanmış giriş
* durum 1 tetik seçimi: yüksek veya düşük voltajlı
* durum 1 tetik seçimi: devre girişinin kapanması veya açılması ile
* kabul edilebilir minimum giriş sinyali uzunluğunu ayarlamanıza izin veren zaman filtresi (girişteki bozulmaların ortadan kaldırılması)
Çalışma şekli
MR-DI-4 modülünün dört girişi vardır. Modül, düşük (0V) veya yüksek (V +) sinyalli girişleri (DOĞRU değer) etkinleştirmek ve giriş sinyali devresini kapatmak veya açmak için yapılandırılabilir seçeneklere sahiptir. Girişte oluşabilecek parazitleri (yanlış darbeleri) ortadan kaldırmak için zaman filtresi kullanılır. Bu, girişte görülecek ve bir durum değişikliği olarak değerlendirilecek olan giriş sinyalinin minimum süre uzunluğunun ayarıdır. Daha kısa sinyaller dikkate alınmaz.
Giriş durumlarının okunması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Modül ve diğer cihaz arasındaki doğru veri alışverişi, LED sarı Tx ışığı ile gösterilir.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Sayıcı giriş voltajı | 160÷265 V AC/DC |
| Giriş input sayıcı | 4 |
| haberlesme-protokolu | MODBUS RTU |
| Power Tüketimi (max) | 0,3 W |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP20 |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
| calisma-sicakligi | -20-55°C |
İlgili ürünler

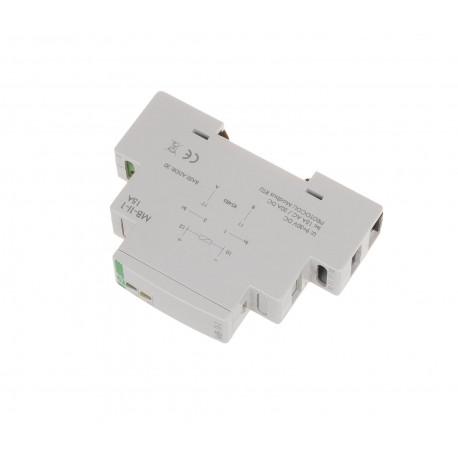

Akım transdüseri – MB-1I-1 15A
MODBUS RTU çıkışlı. Tek fazlı 15 A AC/20 A DC.
MB-1I-1 akım dönüştürücü, alternatif akım ve doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, 5 A sekonder akım ile akım trafosu ile çalışacak şekilde tasarlanmıştır.
Modül, ölçüm girişinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması, tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Akım transdüseri – MB-3I-1-15A
MODBUS RTU çıkışlı 3Faz akım dönüştürücü. Üç fazlı 15 A AC/20 A DC.
MB-3I-1 akım dönüştürücü, alternatif akımın veya doğru akımın gücünü ölçmek ve verileri MODBUS RTU protokolü kullanarak RS-485 portu üzerinden iletmek için tasarlanmıştır.
Modül, ölçüm girişlerinden akan akımı sürekli olarak ölçer. Kaydedilen akım gücünün okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Güç açık yeşil bir LED U ışığı ile gösterilir. Modül ve ikinci cihaz arasındaki geçerli veri alışverişi, sarı bir LED Tx ışığı ile gösterilir.
Dönüştürücü, düşük akışta bile yüksek doğruluk sağlayan TrueRMS akımının etkin değerini ölçer.

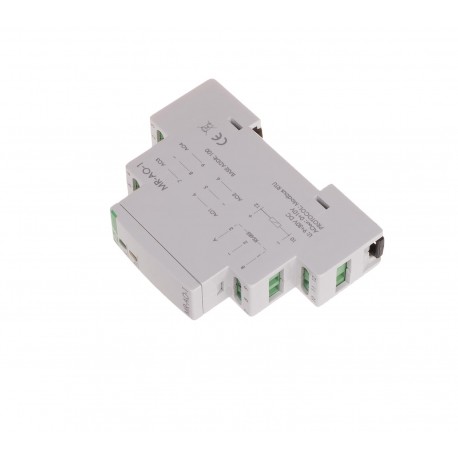

Analog output modülü – MR-AO-1
