Nem ve sıcaklık sensörü – MB-AHT-1
MB-AHT-1 sıcaklık nem sensörü, -40 / 70°C aralığında sıcaklığın ve 0÷100% RH aralığında nemin sürekli ölçümü için kullanılır. Veri alışverişi, Modbus RTU protokolüne uygun olarak RS-485 portu üzerinden gerçekleştirilir.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün Açıklaması
MB-AHT-1 sıcaklık nem sensörü, -40 / 70°C aralığında sıcaklığın ve 0÷100% RH aralığında nemin sürekli ölçümü için kullanılır. Veri alışverişi, Modbus RTU protokolüne uygun olarak RS-485 portu üzerinden gerçekleştirilir.
Ürün özellikleri
* nem ölçümü
* sıcaklık ölçümü
* mevcut sıcaklığın okunması
* sensör çalışma durumu
Modül, sahip olduğu sensör aracılığıyla sürekli ölçüm yapar. Kaydedilen değerlerin okunması, tüm ölçüm, iletişim ve veri alışverişi parametrelerinin ayarlanması, Modbus RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Modül, ölçüm sensörünün yüzeyini kurutmak için tasarlanmış bir ısıtıcıya sahiptir. Bu, ölçüm sonucunu engelleyebilecek nemin yoğunlaşmasını önler. Bu özellik isteğe bağlıdır ve register 512 üzerinden açılabilir. Açma modunda, nem %97’nin üzerine çıktığında ısıtıcı otomatik olarak başlatılır. Isıtıcının çalışması ölçümün doğruluğunu etkileyebilir, bu nedenle çalışması sırasında ölçümler engellenir (dönüştürücü, ısıtıcı açılmadan önceki değerleri görüntüler).
*Yaklaşık ısıtma döngüsü: çalışma – 1sn / durdurma – 5sn.
| marka | F&F |
|---|---|
| input-voltaj | 9-30 VDC |
| Nem ölçüm aralığı | 0÷100% RH |
| Sıcaklık ölçüm aralığı | -40÷70 °С |
| haberlesme-protokolu | MODBUS RTU |
| Maksimum sıcaklık hatası | ±1°C |
| Maksimum nem hatası | ±4,5% (0÷80RH); ±6,0% (80÷100RH) |
| Power Tüketimi (max) | 0,3 W |
| Boyut | 1 modül (18 mm) |
| koruma-sinifi | IP65 – hermetic |
| Montaj | 35mm Ray Üzerine |
| terminal | pluggable terminal blocks 2,5 mm² |
| Sıkma torku | 0,4 Nm |
| calisma-sicakligi | -40÷70°С |
İlgili ürünler

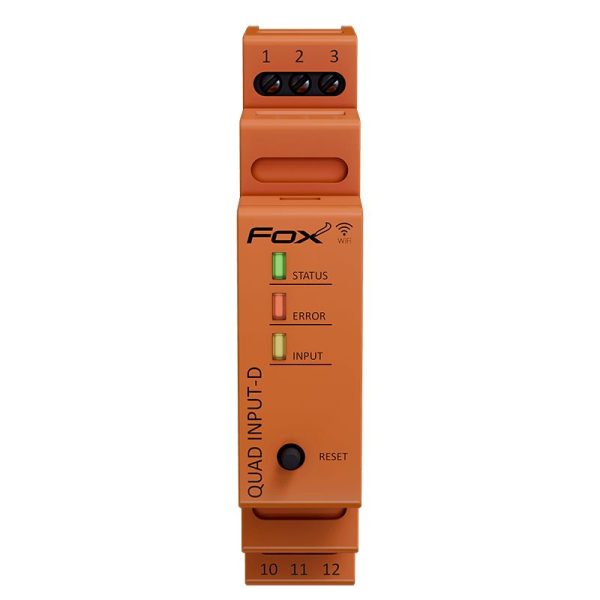

4 Kanallı Wi-Fi Pano Tipi Dijital (DIN) Giriş Modülü Wi-S4-D
