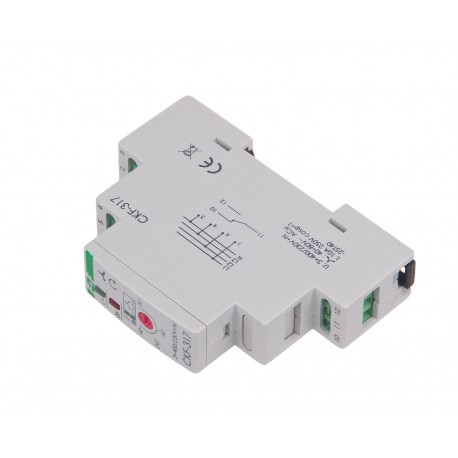

Üç fazlı asimetri ve sıra rölesi – CKF-317
Voltaj asimetrisinde ayarlanabilir çalıştırma eşiği ile.
Üç fazlı ve sıralı monitör, ağaç fazlı elektrik motorlarını, en az bir fazdaki voltaj düşmesine veya fazlar arası, motora zarar verebilecek voltaj asimetrisine karşı korumak için tasarlanmıştır, monitörden önce faz değişikliği durumunda motor dönüş yönünün ek koruması ile.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Herhangi bir fazda gerilim çökmesi veya fazlar arasında ayarlanan değerin üzerindeki gerilim asimetrisi motorun kapanmasına neden olur. Motorun kapanması, 4 saniyelik bir gecikmeden sonra gerçekleşir ve bu, anlık voltaj düşüşünün neden olduğu yanlışlıkla motorun kapanmasını önler. Voltaj aktivasyon voltajının yaklaşık 5V~ üzerine çıktığında motorun yeniden açılması otomatik olarak gerçekleşir. Bu bozulmalar meydana geldiğinde, bir motoru harekete geçirmek mümkün değildir. Faz sırası değişikliği durumunda, monitörden önce, motorun dönüş yönünün değişmesine (öncelikli olarak ayarlanmış olana göre) ve motorun açılmasının imkansızlığına neden olur. Doğru faz sırasına dönüldükten sonra açma mümkündür.
| marka | F&F |
|---|---|
| guc-kaynagi-voltaji | 3 × 400 V + N |
| jeneratorlerle-calisma | Hayır |
| faz-hatasi-asimetri-izleme | Evet |
| faz-sirasi-kontrolu | Evet |
| kontaktor-kontak-izleme | Hayır |
| yurutucu-unsur | Röle |
| maksimum-akim | 10 A |
| kontagin-ayrilmasi | Evet |
| gerilim-asimetrisi | 40 ÷ 80 V |
| gerilim-histerezisi | 5 V |
| kapatma-gecikmesi | 4sn |
| guc-kontrolu | 2 × LED |
| terminal | pluggable terminal blocks 2,5 mm² |
| calisma-sicakligi | -25÷40°C |
| koruma-sinifi | IP20 |
| truerms | NIE |
| iletisim-yapilandirmasi | 1 × NO/NC |
