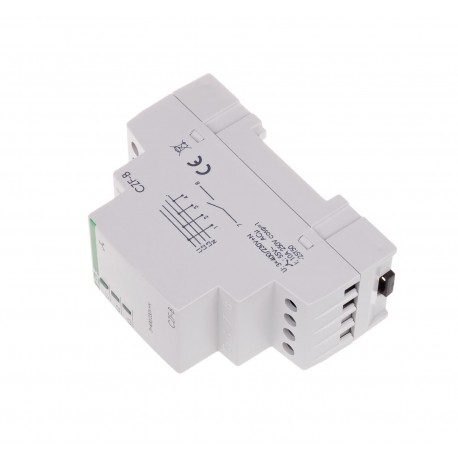

Faz Sırası Rölesi – CZF-B
Sabit çalıştırma eşiği voltaj asimetrisi ile.
Üç fazlı faz koruma röleleri, üç fazlı şebekeden beslenen üç fazlı elektrik motorlarını, en az bir fazda faz karışması veya motora zarar verebilecek faz-faz gerilim asimetrisine karşı korumaya yarar.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
En az bir fazda faz karışması veya sabit çalıştırma eşiğinin üzerindeki fazlar arasındaki voltaj dengesizliği motorun kapanmasına neden olur. Motorun kapanması, geçici voltaj düşüşünde herhangi bir kazayla motor bağlantısının kesilmesini önleyen 4sn gecikme ile gerçekleşir. Aktivasyon voltajının 5V üzerindeki voltaj artışında (yani voltaj histerezisinin değeri) yeniden bağlantı otomatik olarak gerçekleşir. Bu bozulmalar meydana geldiğinde, bir motoru harekete geçirmek mümkün değildir.
| marka | F&F |
|---|---|
| guc-kaynagi-voltaji | 3 × 400 V + N |
| jeneratorlerle-calisma | Hayır |
| faz-hatasi-asimetri-izleme | Evet |
| faz-sirasi-kontrolu | Hayır |
| kontaktor-kontak-izleme | Hayır |
| yurutucu-unsur | Röle |
| maksimum-akim | 10 A |
| kontagin-ayrilmasi | Evet |
| gerilim-asimetrisi | 55 V |
| gerilim-histerezisi | 5 V |
| kapatma-gecikmesi | 4sn |
| guc-kontrolu | 3 × LED yeşil |
| terminal | 4,0 mm² klemens grubu |
| calisma-sicakligi | -25÷40°C |
| koruma-sinifi | IP20 |
| truerms | NIE |
| iletisim-yapilandirmasi | 1x NO |
