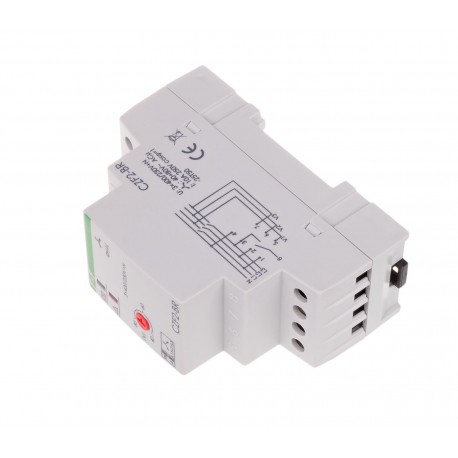

Faz Koruma Rölesi – CZF2-BR
Sabit çalıştırma eşiği voltaj asimetrisi ile.
Üç fazlı faz koruma röleleri, üç fazlı şebekeden beslenen üç fazlı elektrik motorlarını, en az bir fazda faz karışması veya motora zarar verebilecek faz-faz gerilim asimetrisine karşı korumaya yarar.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
En az birinde faz kaybı veya set değerinin üzerindeki faz arasındaki voltaj dengesizliği motorun kapanmasına neden olur. Motorun kapanması, geçici voltaj düşüşünde herhangi bir kazayla motor bağlantısının kesilmesini önleyen saniye gecikmesi ile gerçekleşir. Aktivasyon voltajının 5V üzerindeki voltaj artışında (yani voltaj histerezisinin değeri) yeniden bağlantı otomatik olarak gerçekleşir. Bu bozulmalar meydana geldiğinde, bir motoru harekete geçirmek mümkün değildir. Cihazın aynı anda kalıcı olarak bağlantısının kesilmesi ile birlikte kırmızı diyot LED’inin parlaması, kontaktör kontaklarının hasar gördüğünü gösterir. Cihazın yeniden etkinleştirilmesi (kontak onarımından sonra), her üç fazın (sigortaların) beslemesi kesildikten ve ardından yeniden açıldıktan sonra mümkündür.
| marka | F&F |
|---|---|
| guc-kaynagi-voltaji | 3 × 400 V + N |
| jeneratorlerle-calisma | Hayır |
| faz-hatasi-asimetri-izleme | Evet |
| faz-sirasi-kontrolu | Hayır |
| kontaktor-kontak-izleme | Evet |
| yurutucu-unsur | Röle |
| maksimum-akim | 10 A |
| kontagin-ayrilmasi | Evet |
| gerilim-asimetrisi | 40 ÷ 80 V |
| gerilim-histerezisi | 5 V |
| kapatma-gecikmesi | 4sn |
| guc-kontrolu | 2 × LED |
| terminal | 4,0 mm² klemens grubu |
| calisma-sicakligi | -25÷40°C |
| koruma-sinifi | IP20 |
| truerms | NIE |
| iletisim-yapilandirmasi | 1x NO |
