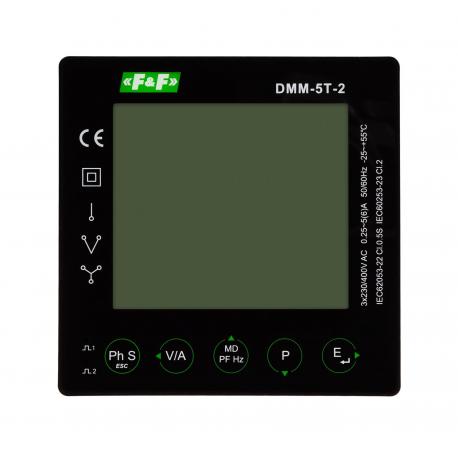

Pano tipi Enerji Analizörü – DMM-5T-2
Tek fazlı ve üç fazlı Modbus haberleşmeli MID sertifikalı enerji analizörü.
DMM-5T-2, çok işlevli, evrensel bir 96×96 mm panel göstergesidir. Enerji akış yönünün analizi ,gerilimi ve akım harmoniklerinin dağılımı da dahil olmak üzere elektrik şebekesinin tüm temel parametrelerini hassas bir şekilde izler. Doğrudan, yarı dolaylı ve dolaylı ölçüm sistemlerinde çalışır . Ölçülen değerlerin uzaktan okunmasını sağlayan bir Modbus RTU haberleşme protokolü ile donatılmıştır.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
Ürün özellikleri
- Ölçülen parametreler:
- faz gerilimleri ve akımları,
- arayüzey gerilimi,
- Sıklık,
- faz sırası,
- aktif, reaktif, görünür güç,
- güç ve elektrik talebi,
- güç faktörü,
- tam, dört kadranlı enerji ölçümü (hem tüketilen hem de ağa teslim edilen)
- 63. harmoniğe kadar ve dahil olmak üzere gerilim ve akım harmonik dağılımının analizi.
- Ölçümlerin doğruluğu:
- aktif enerji – sınıf 0.5S,
- gerilim, akım, frekans – %0,2,
- aktif güç -% 0,5,
- reaktif ve görünen güç – %1,
- reaktif enerji – %2.
- Ölçülen ağın konfigürasyonu:
- 3 fazlı, 4 telli,
- 3 fazlı, 3 telli,
- 1 fazlı, 2 telli.
- Ölçüm sistemi:
- doğrudan (5 A’ya kadar),
- akım trafolarının kullanımı ile yarı dolaylı,
- gerilim ve akım trafolarının kullanımı ile dolaylı.
- İletişim:
- RS485 arayüzü ve Modbus RTU protokolü desteği,
- iki pulse çıkışı
- LCD ekran:
- arkadan aydınlatmalı çok işlevli LCD ekran,
- güç faktörü göstergesi,
- yük seviyesinin net bir şekilde görüntülenmesi için çubuk grafik.
- Ürün Boyutu:
- 96 x 96 x 62 mm.
| marka | F&F |
|---|
