DC Enerji Analizörü – LE-01DC
DC Enerji Analizörü, enerji tüketiminin iki yönlü ölçümünü ve güncel güç parametrelerinin (güç, voltaj ve akım) izlenmesini sağlar. Dahili pil yedeklemeli gerçek zamanlı saat, kullanıcının belirlediği dört tarife bölgesine ayrılmış enerji tüketiminin günlük döngüde ölçülmesini mümkün kılar. Hafızası, son otuz gün ve son on iki ayın enerji ölçüm durumunu da saklar. Aylık gösterge, toplam enerji tüketimini ve bireysel tarifeler arasındaki tüketim dağılımını kaydeder. LE-01DC, dahili bir röle ve programlanabilir aşırı yük eşiğine sahiptir. Belirlenen yükün belirlenen süre boyunca aşılması, rölenin anahtarlanmasını sağlar. Ayrıca bir RS485 iletişim arayüzü ile donatılmıştır. RS485, Modbus RTU protokolünü destekler, cihazın uzaktan okunmasını ve yapılandırılmasını sağlar. Önündeki düğmeler, görüntülenen parametrenin seçilmesini ve ayarlarının değiştirilmesini mümkün kılar. Arka aydınlatmalı LCD ekran, ölçülen değerlerin okunmasını kolaylaştırır.
Proje & Teknik Destek
Uzman mühendislerimize danışın.
LE-01DC, DC devrelerinde elektrik tüketimini ölçmek için tasarlanmış enerji analizörüdür.
Açıklama
DC Enerji Analizörü, enerji tüketiminin iki yönlü ölçümünü ve güncel güç parametrelerinin (güç, voltaj ve akım) izlenmesini sağlar. Dahili pil yedeklemeli gerçek zamanlı saat, kullanıcının belirlediği dört tarife bölgesine ayrılmış enerji tüketiminin günlük döngüde ölçülmesini mümkün kılar. Hafızası, son otuz gün ve son on iki ayın enerji ölçüm durumunu da saklar. Aylık gösterge, toplam enerji tüketimini ve bireysel tarifeler arasındaki tüketim dağılımını kaydeder. LE-01DC, dahili bir röle ve programlanabilir aşırı yük eşiğine sahiptir. Belirlenen yükün belirlenen süre boyunca aşılması, rölenin anahtarlanmasını sağlar. Ayrıca bir RS485 iletişim arayüzü ile donatılmıştır. RS485, Modbus RTU protokolünü destekler, cihazın uzaktan okunmasını ve yapılandırılmasını sağlar. Önündeki düğmeler, görüntülenen parametrenin seçilmesini ve ayarlarının değiştirilmesini mümkün kılar. Arka aydınlatmalı LCD ekran, ölçülen değerlerin okunmasını kolaylaştırır.
Çalışma Prensibi

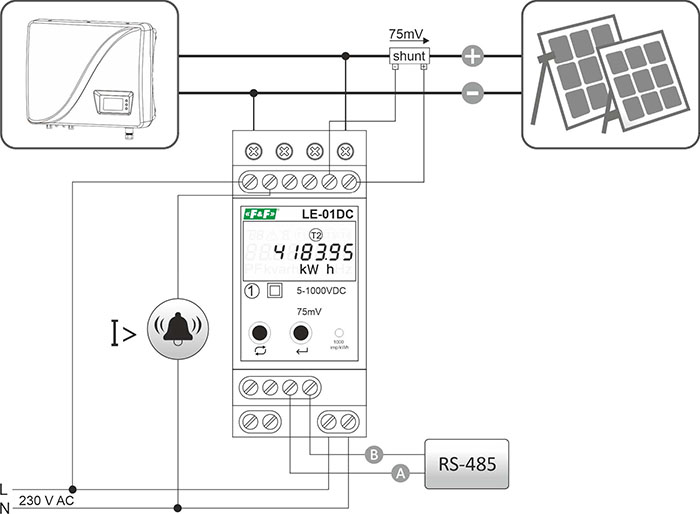

Harici ölçüm şantı aracılığıyla geçen akımın ve uygulanan voltajın etkisi altında, enerji tüketimini ve ek elektriksel parametreleri (güç, voltaj, akım) hassas bir şekilde ölçer. Toplam enerji tüketimini programlanmış tarife bölgelerine bölünmüş olarak uçucu olmayan hafızada kaydeder. Enerji analizörü tarafından gösterilen diğer parametreler geçicidir ve ölçülen parametrelerin mevcut değerlerini gösterir, bu değerler uçucu olmayan hafızaya kaydedilmez.
| marka | F&F |
|---|---|
| tip | Tek Faz |
| haberlesme-protokolu | MODBUS RTU |
| input-voltaj | 5V ~ 1000V DC |
| ekran | 8 haneli (6+2), mavi renkli arka aydınlatmalı LCD |
| Ölçüm Hassasiyeti | Akım ölçümü %0.5, Voltaj ölçümü %0.5, Aktif güç ölçümü %1 |
| nem | ≤ 90% |
| cihaz-enerji-sarfiyati | 8VA; 0,4 W |
| sayac-sabiti | 1000 imp/kWh |
| terminal | geçmeli klemensler 2,5 mm² |
| montaj | ray üzerinde 35 mm |
| koruma-sinifi | IP20 |
| İletim hızı | 115200 bps, 19200 bps, 38400 bps, 9600(*) bps |
| Yardımcı besleme | 85V ~ 300V AC |
| Puls çıkışı - Tip | Transistör, açık kontak (OC) |
| Pulse çıkışı - Voltaj | 27 V DC |
| Pulse çıkışı - Akım | 20 mA |
